DJI Transmission (High-Bright Monitor Combo)

DJI Transmission (High-Bright Monitor Combo)

Weitblick über Grenzen hinaus

DJI Transmission ist eine Weiterentwicklung der etablierten Übertragungstechnologie von DJI Fluggeräten. Es ist eine integrierte Lösung, mit Video-Empfänger, Monitor, Steuerung und Sender. Die perfekte Integration mit Produkten der Ronin Serie und DJI Master Wheels bietet der Branche eine revolutionäre Übertragung, welche Weitblick über Grenzen hinaus ermöglicht.

Zwei Combos, verschiedene Funktionen

Die DJI Transmission-Serie ist jetzt sowohl in einer sehr hellen Monitor-Combo als auch in einer Standard-Combo erhältlich und erfüllt die Anforderungen verschiedener Aufnahme-Szenarien.

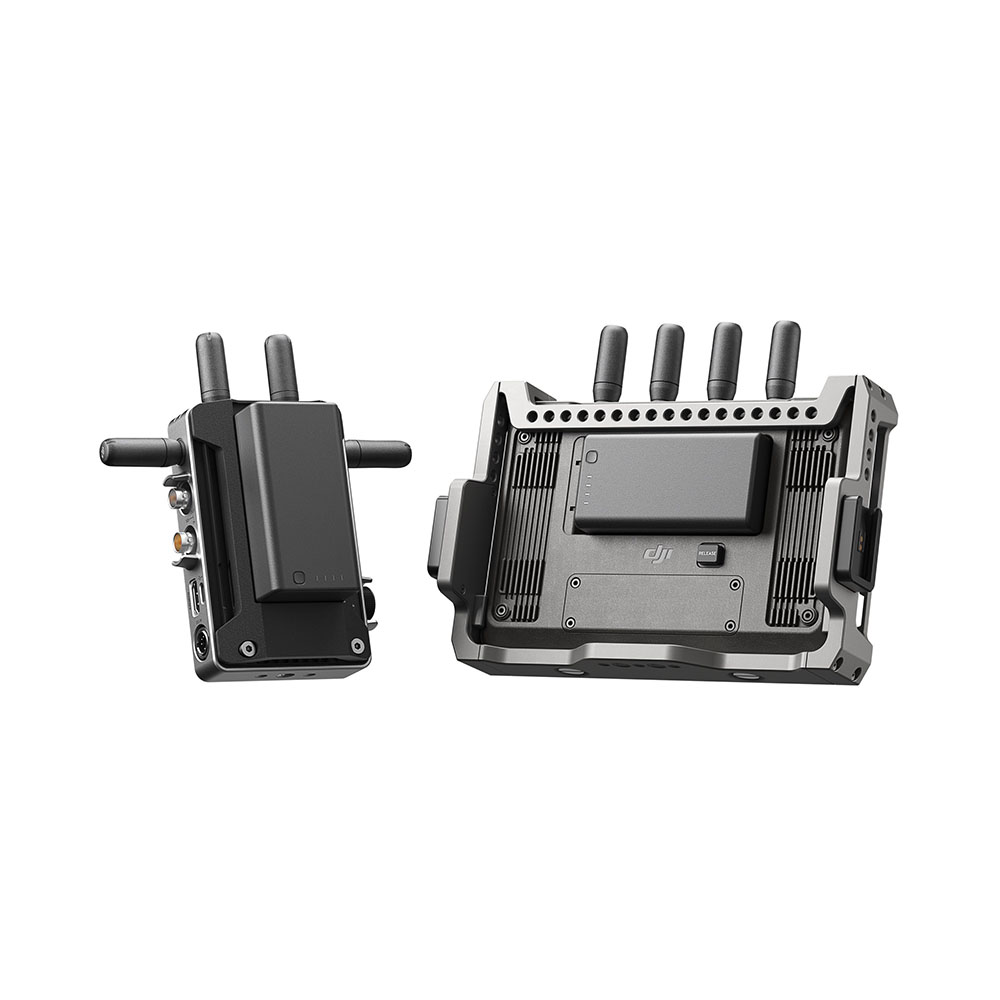

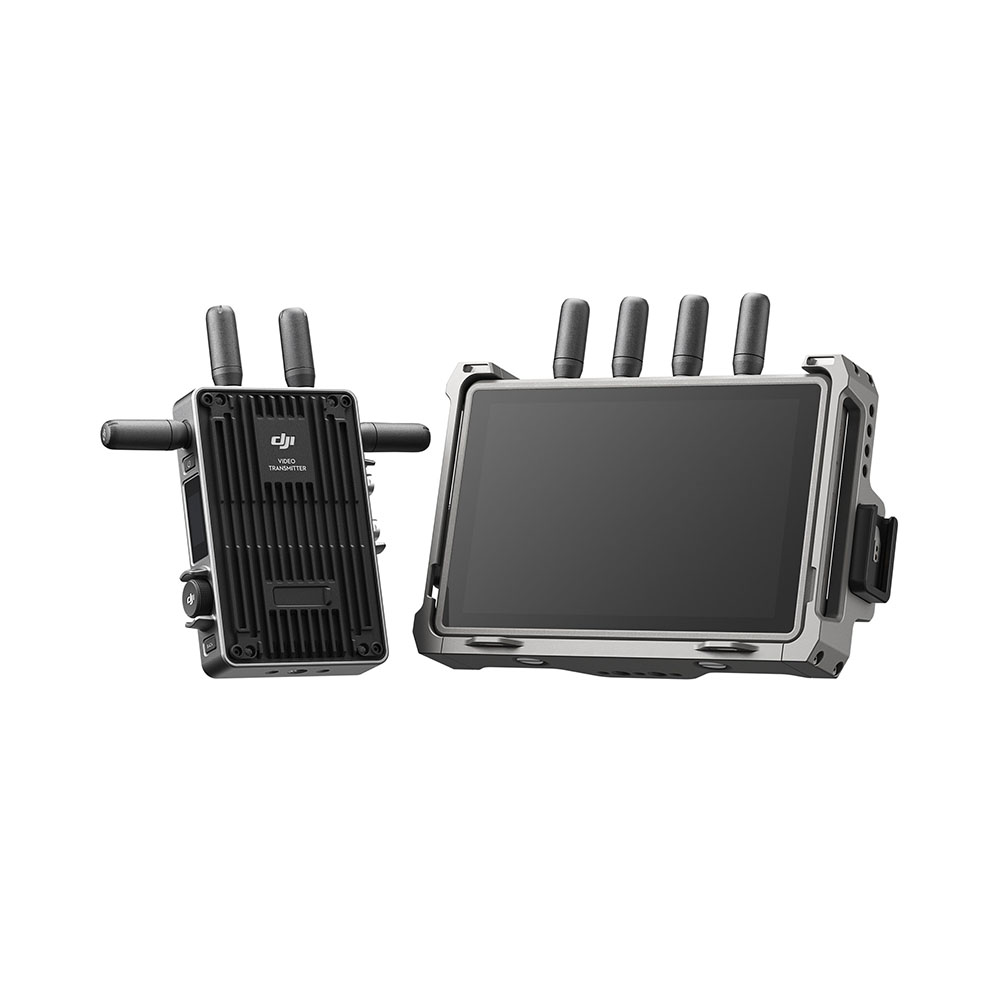

DJI Transmission (Sehr helle Monitor-Combo)

Enthält einen DJI-Videosender und einen DJI sehr hellen Funkmonitor.
Diese integrierte Lösung kombiniert Empfang, Bildkontrolle, Aufzeichnung und Steuerung in einem. In Kombination mit dem umfangreichen DJI PRO-Ökosystem bietet sie ein effizienteres koordiniertes Erlebnis.

Eine neue Ära
Revolutionäre Übertragung

Weitreichender HD-Live-Feed

DJI Transmission integriert die O3 Pro Videoübertragungstechnologie, die eine unglaubliche Reichweite von 6 km bietet. Es unterstützt auch die Übertragung mit 1080p/60fps mit einer maximalen Bitrate von 40 MBit/s sowie die Live-Audioüberwachung mit 16 Bit und 48 kHz, wodurch Filmcrews an großen Sets eine hervorragende visuelle und akustische Aufnahmekontrolle erhalten.

Extrem niedrige Latenz

Der Sender und Empfänger verwenden denselben Chip wie die Ronin 4D, wobei jede Verbindung explizit optimiert wurde, um eine extrem niedrige Latenz bei der Verbindung mit Kinokameras wie der ALEXA Mini LF zu bieten.

Nahtloser automatischer Frequenzwechsel

O3 Pro fügt zusätzlich zu den traditionellen 2,4-GHz- und 5,8-GHz-Frequenzbändern DFS-Bänder hinzu und bietet bis zu 23 Kanäle, die professionellen Filmcrews störungsfreie Übertragungsoptionen bieten. Darüber hinaus unterstützt DJI Transmission automatische Frequenzwechsel mit drei Frequenzbändern, wobei die elektromagnetische Umgebung nach dem besten Funkkanal gescannt wird. Mit einem integrierten Funkscanner kannst du sogar manuell den optimalen Kanal auswählen, um Interferenzen zwischen Geräten zu vermeiden. Durch die Montage von Hochleistungsantennen wird die Übertragungsfähigkeit weiter gesteigert.

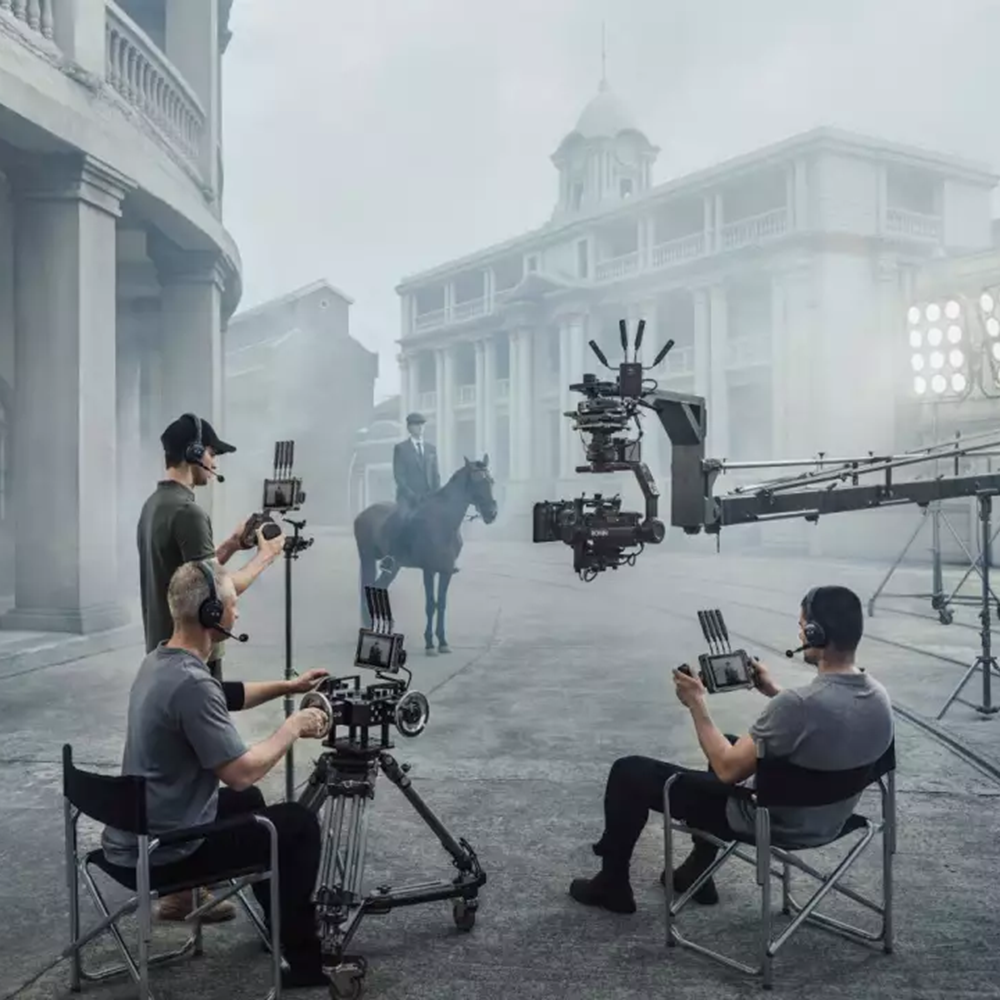

Ein Sender mit mehreren Empfängern

Sowohl der sehr helle Funkmonitor als auch der Videoempfänger unterstützen einen Sender mit mehreren Empfängern für Video- und Audio-Feeds in zwei Übertragungsmodi. Der Standard-Übertragungsmodus ermöglicht eine unbegrenzte Anzahl von Empfängern, die für die Echtzeit-Bildkontrolle durch mehrere Teams wie Beleuchtung, Art Department und Make-up auf Sets mit großen Crews geeignet sind. Die Bitrate und die Video-Codecs eines Live-Feeds können auch in Echtzeit angezeigt werden. Wenn du den Kameraindex zur Bildkontrolle wechseln möchtest, kannst du einfach den entsprechenden Index auswählen, ohne den Übertragungskanal überprüfen zu müssen, was die Aufnahmeeffizienz erheblich verbessert. Um eine Verbindung zu DJI ‎Master ‎Wheels oder anderen Steuerungsoptionen herzustellen, wähle den Steuerungsmodus auf dem DJI Funkmonitor oder dem Videoempfänger aus und kopple ihn mit dem Videosender. Dann können Ronin 2, RS 3 Pro und der Kamerafokus an bis zu zwei Empfangspunkten ferngesteuert werden, ohne dass andere über den Übertragungsmodus verbundene Geräte betroffen sind. Darüber hinaus unterstützt der Videoempfänger Sprachanrufe für die direkte Sprachübertragung in Echtzeit über extrem große Entfernungen und ermöglicht eine nahtlose Kommunikation zwischen Kameramann und Regie bzw. Kunden.

Übertragung von Metadaten

Der DJI Videosender unterstützt die Übertragung von Kamerametadaten über SDI. Bei Verwendung mit ARRI-, RED- und anderen Mainstream-Kinokameras können Dateiname, Zeitcode, Aufzeichnungsauslöser, Kameraeinstellungen (Verschluss, ISO usw.) und Objektivdaten (Blende, Brennweite) vom Empfänger an Monitore und QTAKE übertragen werden, sodass Regie, Kameraleute und DIT-Teams detaillierte Aufnahmedaten am Set erhalten können.

Verschlüsselte Übertragung

DJI Transmission unterstützt sichere Verbindungen und AES 256-Bit Verschlüsselung zum Schutz vor unbefugtem Zugriff. Zusammen mit dem von DJI selbst entwickelten Chip und dem Übertragungsprotokoll ist DJI Transmission in der Lage, ein Höchstmaß an Sicherheit für dein Filmmaterial zu gewährleisten.

Verbessere deine Vision
Brillanter Bildschirm

Integriertes Design

Im Vergleich zu herkömmlichen Lösungen integriert DJI Transmission einen sehr hellen Monitor mit einem Empfänger und bietet optimale Mobilität und effiziente Einrichtung, damit du in jeder Umgebung schnell loslegen kannst.
Der Funkmonitor verwendet denselben Chip, der auch bei der Ronin 4D genutzt wird. Dadurch bietet er neben der Bildkontrolle viele Funktionen für integrierten und effizienten Empfang, Steuerung und Aufnahme.

Touchscreen mit breitem Farbspektrum

Der sehr helle Funkmonitor ist mit einem 7″ Touchscreen mit breitem Farbspektrum und einer Helligkeit von bis zu 1.500 Nits ausgestattet. Er wird mit einem Displayschutz aus gehärtetem Glas und einer professionellen Monitorblende geliefert, um selbst bei starkem Licht satte, lebensechte Farben zu liefern. Der Bildschirm hat eine Auflösung von 1920×1200 und zeigt Details wie Aufnahmeparameter über eine klar strukturierte Benutzeroberfläche an, um die Bedienung und Bildkontrolle zu erleichtern.

Unterstützende Tools

Der DJI Funkmonitor verfügt über unterstützende Werkzeuge wie Sicherheitszone, Hilfsrahmen, Zebrastreifen, Falschfarben, Peaking, Waveform und zweimaliges Antippen zum Zoomen sowie Bildschirm-Farbkalibrierung und benutzerdefinierte 3D-LUT-Tabelle für präzise Bildkomposition, Belichtung und Fokussierung.

Unabhängige Aufnahme und Wiedergabe

Der DJI Funkmonitor verfügt über einen microSD-Kartensteckplatz und ermöglicht die unabhängige Aufnahme und Speicherung von H.264 Live-Feeds mit bis zu 1080p/60fps. Der Funkmonitor kann die Aufnahme synchron mit der Kamera automatisch starten und stoppen, wodurch es einfach ist, Proxys direkt am Set zu bearbeiten. Werden mehrere Funkmonitore kombiniert, können die einzelnen Monitore sogar unabhängig Filmmaterial aufnehmen oder wiedergeben, ohne dabei andere Monitore zu stören.

Integriert ins DJI-Ökosystem
Weitreichende Steuerungsoptionen

Integrierte Bewegungssteuereinheit

Der sehr helle Funkmonitor verfügt über ein integriertes Gyroskop, wodurch er ohne zusätzliches Zubehör als Bewegungssteuereinheit für Ronin 2 oder RS 3 Pro genutzt werden kann. Damit lassen sich komplexere Kamerabewegungen aus einem fahrenden Fahrzeug oder mit einem Ausleger realisieren.

Kompatibel mit den Ronin 4D Handgriffen

Der sehr helle Funkmonitor wird mit einem Schutzrahmen mit Erweiterungsmöglichkeiten geliefert. Bei Verwendung der Ronin 4D Handgriffe kann der Steuerknüppel einen Ronin 2- oder einen RS 3 Pro-Gimbal steuern, und mit dem Fokusrad können Fokussierung und Parameter der Kamera wie Blende, Verschluss und ISO angepasst werden, während die Aufnahmetaste den Start/Stopp der Videoaufzeichnung kontrolliert. Damit bietet der RS 3 Pro ein ähnliches Benutzererlebnis wie der Ronin 4D.

Kompatibel mit DJI Master Wheels und DJI Force Pro

Sowohl der Videoempfänger als auch der DJI Funkmonitor können mit DJI ‎Master ‎Wheels verwendet werden, um eine fortschrittlichere Gimbal-Steuerung bei der Verwendung von Ronin 2 oder RS 3 Pro zu erreichen. In diesem Szenario überträgt die Originalausrüstung Steuersignale direkt über DJI Transmission, ohne dass zusätzliche Befestigung von Antennen an DJI ‎Master ‎Wheels erforderlich ist. Dies erhöht die Übertragungsleistung um das Dreifache und verbessert die Signalreichweite, Stabilität und Störfestigkeit.

DJI LiDAR-Entfernungsmesser (RS) auf DJI Transmission Kabel-Adapter

Mit dem DJI LiDAR-Entfernungsmesser (RS) auf DJI Transmission Kabel-Adapter kannst du den DJI Videosender mit dem DJI LiDAR-Entfernungsmesser (RS) und dem DJI RS Fokusmotor (2022) verbinden. Damit ist das Fokussier- und Bildkontrollsystem unabhängig und du kannst Objektivkalibrierung und Autofokus mit einem manuellen Objektiv ohne Verbindung zum RS 3 Pro erreichen. Bei Verbindung mit Ronin 4D-Handgriffen erhältst du eine LiDAR Waveform, die die manuelle Präzisionsfokussierung erleichtert. Die Verbindung zum DJI RS 3 Pro bietet eine Reihe von Aufnahmelösungen, die Stabilisierung, Funk-Bildkontrolle, Gimbal-Steuerung und LiDAR-Fokussierung integrieren.

Gespiegelter Steuerungsmodus

Wenn der RS 3 Pro an Auslegern, Cable-Cams und Fahrzeugen montiert ist, kannst du mit dem gespiegelten Steuerungsmodus das Menü spiegelloser Sony-Kameras von überall am Set aus fernsteuern.

Alles in einem

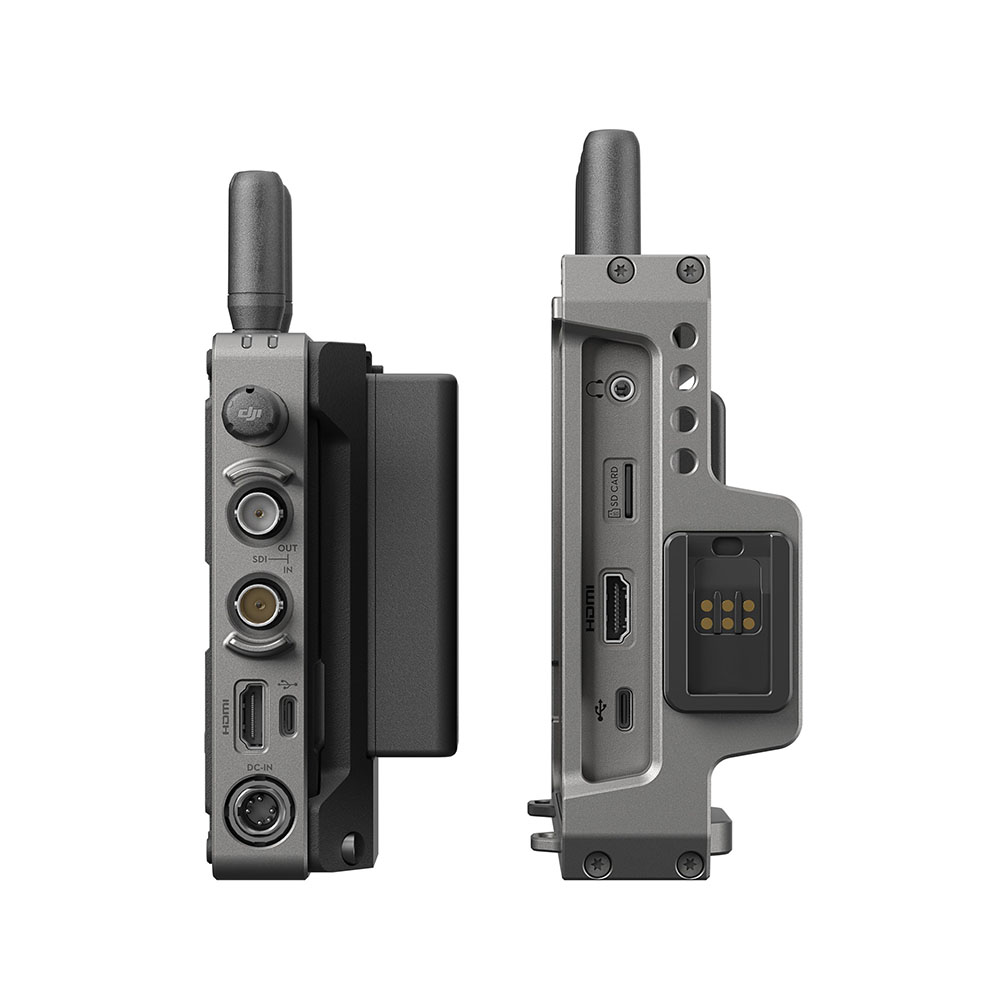

Anschlüsse und Stromversorgung

Videosender-Anschlüsse

• 3G-SDI Loop-Out Anschluss
• Unterstützt die Ausgabe von 1080p/60fps Videos.
• 3G-SDI Eingang
• Unterstützt den Eingang von 1080p/60fps Videos.
• HDM 1.4 Typ-A Eingang
• Unterstützt den Eingang von 1080p/60fps Videos.
• USB-C-Anschluss
• Für Sprachanrufe und Firmware-Aktualisierungen.
• Stromeingang
• 6,8–17,6 V Stromeingang (inkl. CAN-Eingang und -Ausgang und Verbindung mit DJI Master Wheels und DJI Force Pro).

Videoempfänger-Ports

• 3G-SDI Ausgang
• Unterstützt die Ausgabe von 1080p/60fps Videos.
• HDMI 1.4 Typ-A Ausgang
• Unterstützt den Eingang von 1080p/60fps Videos.
• USB-C-Anschluss
• Für Sprachanrufe und Firmware-Aktualisierungen.
• Stromeingang
• 6,8–17,6 V Stromeingang (inkl. CAN-Eingang und -Ausgang und Verbindung mit DJI Master Wheels).

Anschlüsse für sehr hellen Funkmonitor

• 3,5-mm Stereobuchse
• Audio in Echtzeit überprüfen.
• MicroSD-Kartensteckplatz
• Für interne Aufnahme und Wiedergabe auf dem Monitor.
• HDMI 2.0 Typ-A Eingang
• Unterstützt den Eingang von 4K/60fps Videos.
• USB-C-Anschluss
• Für Webcam- und Firmware-Aktualisierungen
• Stromeingang
• 6,8 V bis 17,6 V Stromeingang (einschließlich CAN-Eingang und -Ausgang und Verbindung für DJI Master Wheels und DJI Force Pro.
• HDMI 1.4 Typ-A Ausgang
• Unterstützt die Ausgabe von 1080p/60fps Videos.
• 3G-SDI Ausgang
• Unterstützt die Ausgabe von 1080p/60fps

Direkte Stromversorgung durch den Gimbal

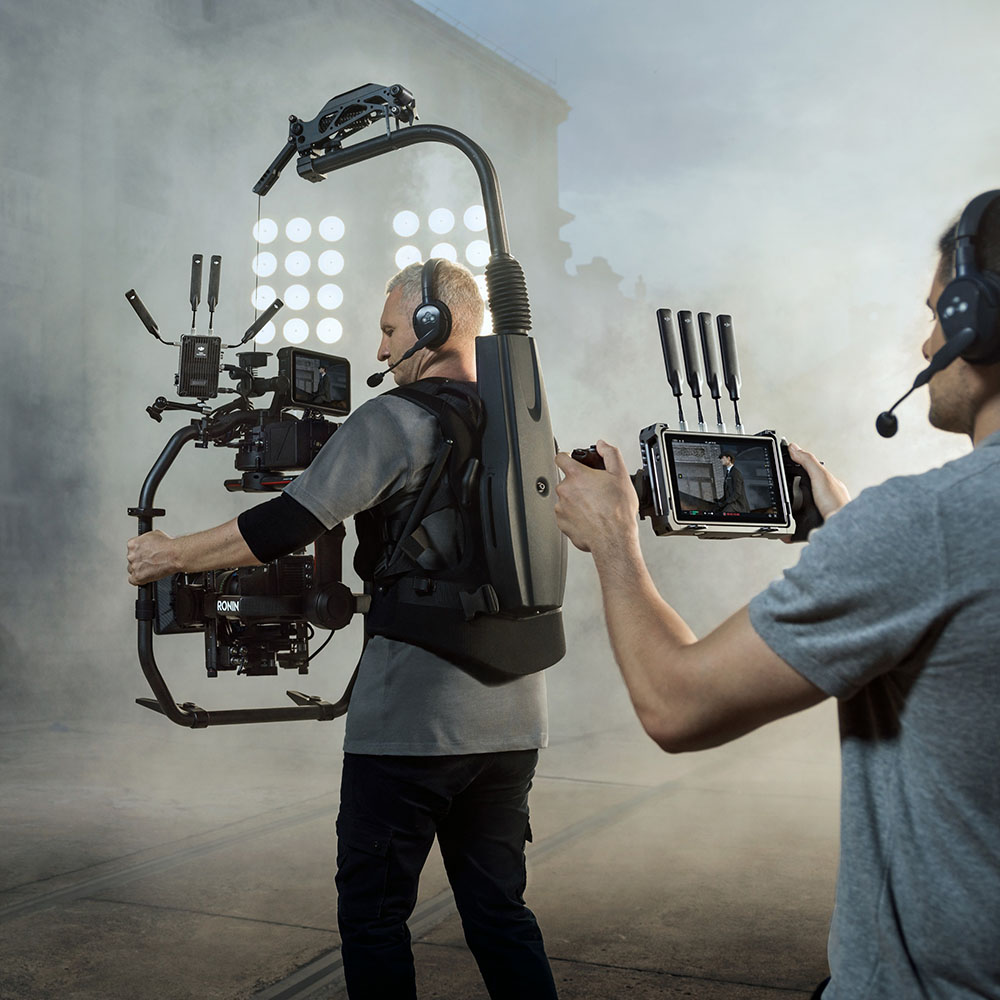

DJI Transmission kann für eine individuelle Aufnahmelösung mit dem Ronin 2 oder dem RS 3 Pro verbunden werden. Der Videosender kann direkt am Zubehörschuh an der Unterseite des Gimbals montiert und ohne zusätzlichen Akku direkt von diesem mit Strom versorgt werden.

Weitere Stromversorgungslösungen

• Stromversorgung mit WB37
• Der Videosender, der DJI Funkmonitor und der Videoempfänger sind mit dem DJI WB37 Akku kompatibel.
• Stromversorgung mit NP-F
• Der mitgelieferte NP-F Akkuadapter kann verwendet werden, um den Videosender, den DJI Funkmonitor und den Videoempfänger mit Universalakkus zu benutzen.
• Stromversorgung mit V-Mount
• V-Mount Akkuadapter von Drittanbietern können verwendet werden, um den Videosender, den DJI Funkmonitor und den Videoempfänger mit V-Mount Akkus zu benutzen. Federkontaktstifte sowohl vorne als auch hinten am Videosender und Videoempfänger ermöglichen auch eine gleichzeitige Verbindung mit einer V-Mount-Akkuplatte an einer Kamera über einen Akkuadapter eines Drittanbieters für eine integrierte Stromversorgung.
• Stromversorgung mit DC-IN
• Für eine kontinuierliche Stromversorgung des Videosenders, des DJI Funkmonitors und des Videoempfängers kann ein P-TAP-zu-DC-IN-Netzkabel zum Anschluss an eine externe Stromquelle verwendet werden.

Technische Daten

Allgemein

Gewicht

• Videosender: Ca. 350 g (ohne Antennen)
• Videoempfänger: Ca. 350 g (ohne Antennen)
• Sehr heller Funkmonitor: Ca. 727 g (ohne Antennen)

Abmessungen

• Videosender: 127 × 87 × 26 mm (L×B×H, ohne Antennen)
• Videoempfänger: 127 × 87 × 26 mm (L×B×H, ohne Antennen)
• Sehr heller Funkmonitor: 213 × 135 × 51 mm (L×B×H, ohne Antennen)

Betriebsfrequenz
Bei Verwendung des DJI Videosenders mit dem sehr hellen DJI Funkmonitor:

• Nicht-DFS-Frequenzband:
• 2,400 bis 2,484 GHz
• 5,150 bis 5,250 GHz
• 5,725 bis 5,850 GHz
• DFS-Frequenzband:
• 5,250 bis 5,350 GHz
• 5,470 bis 5,600 GHz
• 5,650 bis 5,725 GHz

In einigen Ländern und Regionen sind die 5,1/5,2/5.8-GHz-Frequenzen verboten oder die 5,1/5,2-GHz-Frequenzen sind nur für die Verwendung in Innenräumen zugelassen. Weitere Informationen finden Sie in den örtlichen Gesetzen und Vorschriften. 5,600 bis 5,650 GHz wird nicht verwendet.

Strahlungsleistung (EIRP)
Bei Verwendung des DJI Videosenders mit dem sehr hellen DJI Funkmonitor:

• 2,400 bis 2,484 GHz:
• <33 dBm (FCC)
• <20 dBm (SRRC/CE/MIC)
• 5,150 bis 5,250 GHz:
• <23 dBm (FCC/SRRC/MIC)
• 5,250 bis 5,350 GHz:
• <30 dBm (FCC)
• <23 dBm (SRRC/MIC)
• 5,470 bis 5.600 GHz; 5,650 bis 5,725 GHz:
• <30 dBm (FCC)
• <23 dBm (CE/MIC)
• 5,725 bis 5,850 GHz:
• <33 dBm (FCC/SRRC)
• <14 dBm (CE)

Max. Bandbreite
40 MHz

Max. Bitrate
40 MBit/s

Leistungsaufnahme
Videosender: 11 W
Videoempfänger: 9 W

Stromversorgungsspannung
6 bis 18 V

Ausgangsspannung
Leistungsausgang: 6 bis 18 V

Akkulaufzeit

• Videosender: 3 Stunden 40 Minuten
• Gemessen bei Raumtemperatur (25 °C) mit voll aufgeladenem WB37-Akku.
• Sehr heller Funkmonitor: 2 Stunden
• Gemessen bei Raumtemperatur (25 °C) mit voll aufgeladenem WB37-Akku.
• Videoempfänger: 3 Stunden und 50 Minuten
• Getestet bei einer Raumtemperatur von 25 °C mit einer voll geladenen WB37 Intelligent Battery und in der Kombination mit dem DJI Videosender.

Video-Eingangsformat
Videosender:

• 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps
• 720p: 50/59,94/60 fps

Video-Ausgangsformat
Bei Verwendung des DJI Videosenders mit dem sehr hellen DJI Funkmonitor:

• 1080p: 23,98/24/25/29,97/30/48/50/59,94/60 fps
• 720p: 50/59,94/60 fpsBei Verwendung des DJI Videosenders mit dem DJI Videoempfänger:
• 1080p: 23,98/24/25/29,97/30/50/59,94/60 fps
• 720p: 50/59,94/60 fps

Bei Verwendung des Ronin 4D Videosenders mit dem DJI Videoempfänger:
1080p: 24/25/30/50/60 fps

Audio-Eingangsformat
SDI integriert, HDMI integriert

Audio-Ausgangsformat
PCM

Videoübertragungssystem
O3 Pro

Latenz der Videoübertragung
70 ms
Gemessen bei Videoaufnahmen mit 1080p/60fps.

Videocodierungsformat
H.264

Max. Übertragungsreichweite
6 km (FCC)4 km (CE/SRRC/MIC)In offenen Umgebungen ohne Hindernisse oder Störungen.

Betriebstemperatur
-10 °C bis 45 °C
Bei Verwendung der WB37 Intelligent Battery wird empfohlen, das Gerät bei Temperaturen über 0 °C zu betreiben. Bei Temperaturen unter 0 °C müssen Maßnahmen ergriffen werden, um den Akku warm zu halten.

Kameramodelle für gespiegelten Steuerungsmodus
ZV1/A7 III/A7S III/A7M III/A7R III/A7R IV/A7 IV/FX3/A7S II/A6600/A6400 und alle Sony-Kameras, die BRAVIA (HDMI-Steuerung) unterstützen.

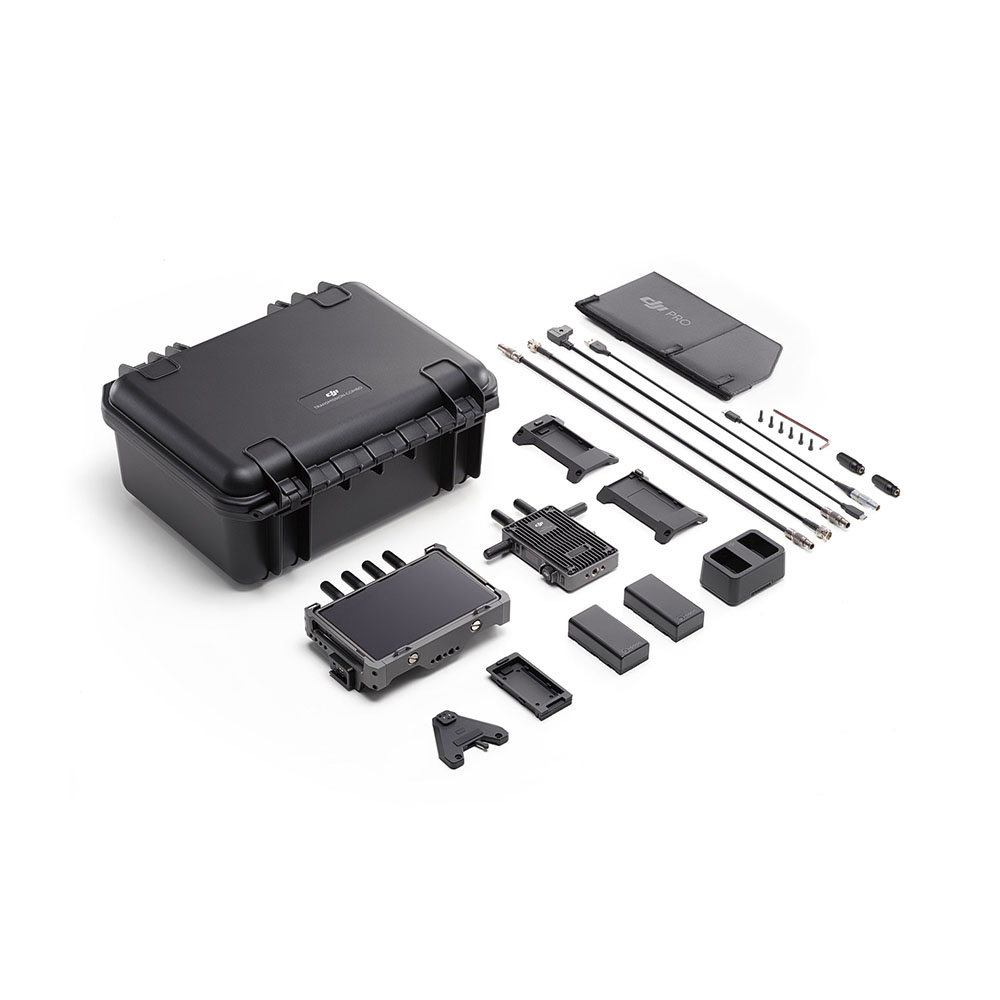

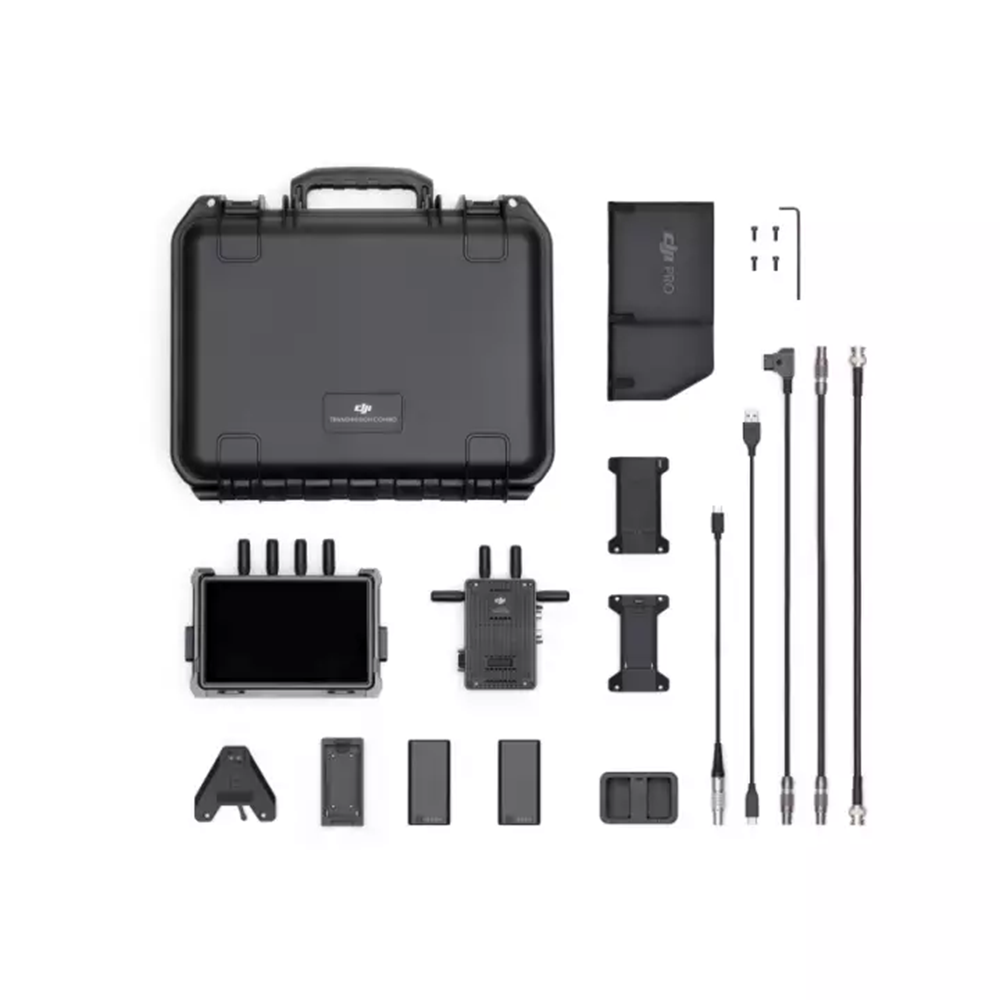

Lieferumfang:

• 1 x Videosender
• 1 x Sehr heller Funkmonitor
• 1 x Blende für Funkmonitor
• 1 x WB37 Akkuadapter (TX)
• 2 x WB37 Intelligent Battery
• 1 x WB37 Akkuladestation (USB-C)
• 1 x NP-F Akkuadapter (TX)
• 1 x NP-F Akkuadapter (RX)
• 1 x Transmission USB-C-Stromkabel
• 1 x RS Gimbal-Montageplatte
• 1 x USB-C-Kabel
• 1 x SDI-Kabel
• 1 x Gleichstrom-Netzkabel
• 1 x Gleichstrom auf P-TAP Netzkabel
• 1 x Installationspaket
• 1 x Hartschalenkoffer
• 2 x Ronin Antennen für Videoübertragung
